设备功能 本监测设备系以微电脑控制主机，能于市电中断、市电复电期间或平时操作期间，自动量测、记录电池组内之总电压、总电流、单电池电压、温度等资讯，并具有判断电池组中各电池之良寙状况，能适时发出告警。
系统构成 2-1 电池组容量监测主机 2-2 导带型电流变比器 2-3 作业软体 2-4 个人电脑 ( 选购 ) 2-5 列表机 ( 选购 ) 2-6 容量分析软体 ( 选购 ) |
|
应用技能 3-1监测主机
监测主机为监测设备之主体，可同时监测多组蓄电池组，包含以下功能：1. 量测功能：可随时量测及记录总电压、总电流，各单电池电压及温度等状况(可设定6-30秒量测一次)。 2. 均充建议：当电池电压差 0.05V时，将发出均衡充电之讯号。 3. 异常告警：当蓄电池组电压及温度异常时，将发出告警。 4. 主机可独立作业或多机并联作业 (最多并联15台主机，相当于60组电池组)。 5. 可自动计算剩余容量，以提供目前电池组所剩余之容量。 6. 可列出特性曲线，及特性比较图，并判断蓄电池之优劣。 7. 记录功能：可记录浮充期间及充放电期间之蓄电池组电压，电流等资讯。 3-2 硬体及周边设备
1. 导带型电流变比器：本变比器能将流过电池之电流数据传至电池组容量监测器。( 本变比器以组装方式 )2. 具有测量单电池电压(0 - 4V )之回路，必要时可测8V或16V。 3. 具有量测每一蓄电池组之总电压及总电流回路。 4. 提供每一蓄电池组 4 回路之温度。 5. 具有一个RS232及二个RS485通信埠，能与TP或其他监控器沟通。 6. 可外加 MODEM ，具有远端监测功能。 7. 具有LCD现场显示各种电压、电流、温度等资讯。 8. 具有三个选择键及一个警报静音键。 9. 保护装置：每一回路均为镀金铜头接触并有保护装置。 |
|

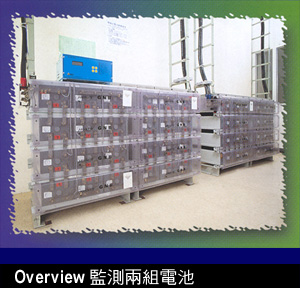

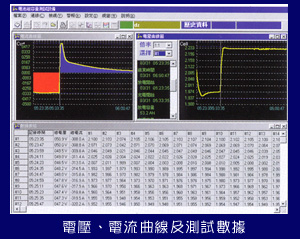

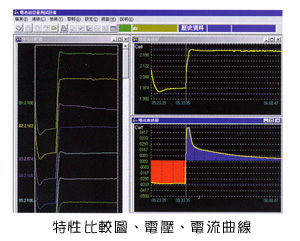

可同时显示电池特性比较图、电压、电流等曲线图 32bit window作业环境可同时显示各种分析数据及曲线，可依需要调整显示项目、大小、位置，以得到最大显示效果

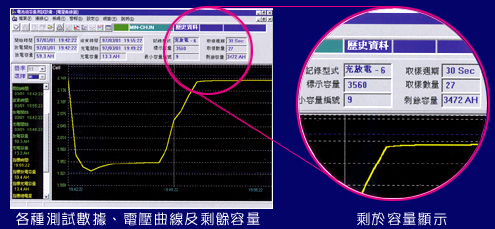

本产品已取得多国多项专利权 美国专利: 5387871 大陆专利: 39360、288712 台湾专利: 60688及追加专利、115740、101093、077459 3-3 软体功能  1. 可立即显示蓄电池组之总电压，总电流、各单电池电压及温度等资讯。 2. 可随时自动储存 20 分钟 蓄电池组之总电压总电流，各单电池电压及温度等资料及特性曲线。 3. 浮充电压扫瞄周期可设定 1 小时至 24 小时，最多可储存 30 笔。 ( 即可储存 30 天资料于另一磁区 ) 4. 参数设定含：局名、电池组编号、电池形式、电池容量、电池制造厂商、日期、警报设定值、电池组中单电池数。 5. 提供图形介面 ( Graphic User Interface ) 6. 各项曲线均标明电池组及各只编号、量测范围，量测日期、时间，取样电间隔及取样值。 BCSU可具备Ethernet软体功能，设备本身具备Ethernet连接埠(RJ-45)可直接上网。 3-4人机介面 1. 输入介面 a) 利用 PC 与监测器沟通 b) 利用监测器之选择键操控主机 c) 利用指拨开关作为监测器之 ID 设定 2. 输出介面 a) 主机LCD现场显示 b) 利用LED做状态指示 3. 状态指示：( LED 绿色 ) a) POWER ：电源开启指示 b) COMMN ： PC 与主机通信指示 c) SCAN ：主机执行扫瞄动作时 4. 告警指示：( LED ) a) CPU FAILURE ： CPU 失效时 b) TV ALARM ：总电压异常 ( THV / TLV ) c) VOLT ALARM ：电压异常 ( HV / LV ) d) TEMP ALARM ：温度异常 ( OT ) e) BCSU FAILURE ：机能失效时 ( FA ) f) BROKEN LINE ：量测线路断线 ( BL ) g) CHARGE RECOMMEND ：均充建议 ( DV ) 注：上述红灯亮时均会发出断续声响，并附干接点。 |
|
电器特性 环境要求 a) 温度： 5°C ~ 50°C b) 湿度： 10% ~ 90% 供给电压 a) 直流： 38 ~ 70V ， 90 ~ 250V 或交流： 110V / 60HZ 及 220V / 60HZ 通信速率 a) RS-232 ： 300bps ~ 19200bps 可调 b) RS-485 ： 300bps ~ 19200bps 可调 电流量测介面 a) 量测范围： 0 ~ ± 1500A b) 解析度： 1A c) 精确度： ± 2% 总电压量测介面 a) 基本量测范围： 0 ~ 80V b) 扩充量测范围： 0 ~ 500V c) 解析度： 0.1% d) 精确度： ± 0.5% e) 输入阻抗： 1M Ω 以上 f) 耐压： 640V 温度量测组介面 a) 量测范围： 0°C ~ 100°C b) 解析度： 0.1oC c) 精确度： ± 1°C 电压量测介面 a) 基本单位： 30路 b) 可扩充式： 240路 c) 量测范围： 0 ~ ± 16V d) 解析度： ± 1mV ( 与电压成正比例修正 ) e) 精确度： ± 10mV ( 与电压成正比例修正 ) f) 输入阻抗： 1M Ω以上 g) 耐压： 640V |
