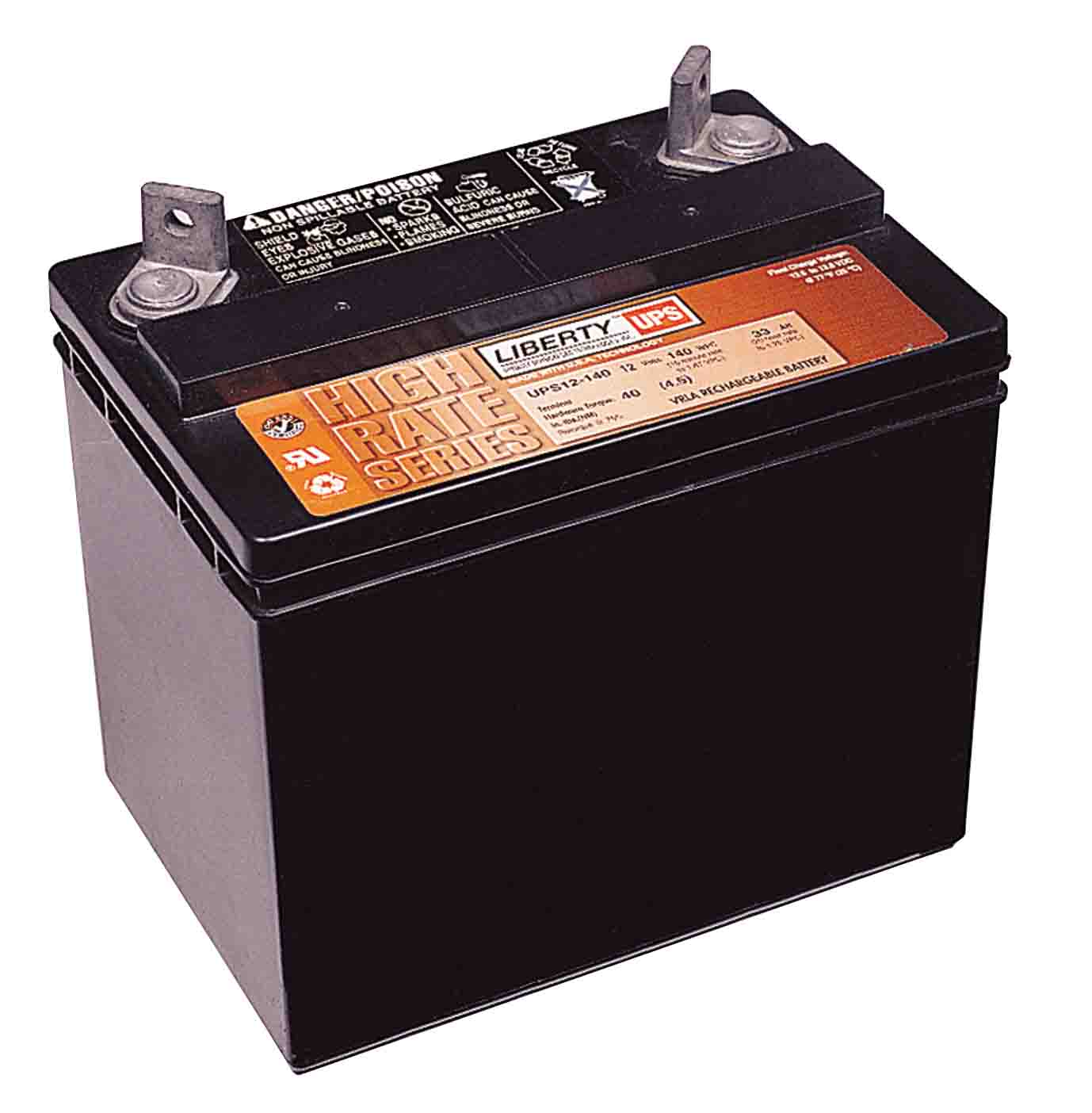

大力神（LIBERTY）蓄电池 UPS12-140系列
高倍率阀控铅酸蓄电池
12V 20小时率容量为33安时
12V 15分钟恒功率为每个单格140瓦特
高倍率系列阀控铅酸蓄电池是特别为短时间，大电流放电及浮充应用而设计。
UPS12-140-规格
每个电池 单格数 |
电池电压 |
重量 |
电解液 |
最大放电电流 |
短路电流 |
内阻60赫兹（欧姆） |
6 |
12.84伏 |
27磅 12公斤 |
吸附式硫酸密度1.300 |
500安培 |
0.1秒时2500A |
0.0060欧姆 |
容量 |
140瓦特/单格（在25℃终止电压为1.67V/CELL的15分钟恒功率） 32AH（在25℃终止电压为1.75V/CELL的20小时率容量） 29AH（在20℃终止电压为1.80V/CELL的10小时率容量） |
工作温度范围 |
放电：-40℃到71℃，充电：-23℃到60℃ （应用温度补偿后的电压充电） |
推荐的工作温度范围 |
23℃到27℃ |
浮充电压 |
平均在25℃时，电池浮充电压设定在13.5V到13.8VDC。 |
推荐的最大充电电流 |
C/5A（20小时率容量的1/5倍电流） （即在100%放电深度下为6.5A） |
均衡和循环应用时的充电电压 |
温度平均在25℃时,电池均充电压设定在14.4V到14.8VDC。 |
最大交流周波（充电器） |
为最佳效果建议浮充电压波动小于0.5%RMS或1.5%的峰到峰值。 允许的最大交流周波浮充电压=1.4%RMS (4%P-P） 允许的最大交流周波电流=1.3A RMS （C/20） |
自放电 |
UPS系列电池在25℃环境可以储存6个月，然后需要进行一次刷新充电。如果在较高温度储存，刷新充电的间隔时间要短些。 |
附件 |
可利用内部连接线，机架和机柜。 |
端柱 |
“L”形端柱带有0.28英寸孔可接受0.25英寸螺栓。 |
端柱最初安装时的扭力 |
40英寸-磅（4.5牛-米） |
年度复检时端柱的扭力 |
32英寸-磅（3.48牛-米） |

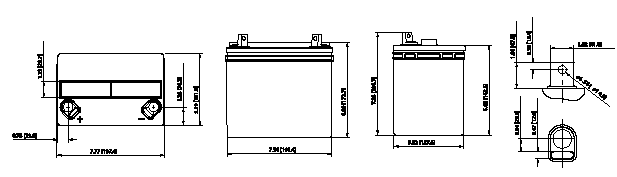

：如果是阻燃材料外壳在型号后面加上FR字样（如果：UPS12-100FR）所有的尺寸信息仅供参考。请联系西恩迪公司代表以便获得详细的尺寸信息。
12V-15分钟放电到1.67V每单格 每单格的放电功率为140瓦特
25℃时每单格恒功率放电的瓦特数对应到终止电压时的运行时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.67 |
282 |
183 |
140 |
115 |
86 |
69 |
63 |
58 |
50 |
39 |
UPS12-140恒电流放电曲线

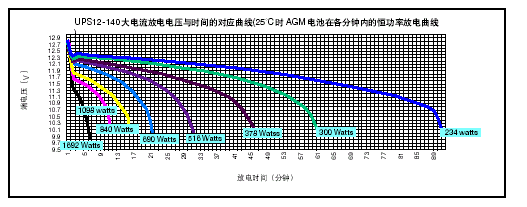

UPS12-140 恒功率放电曲线
恒功率放电率--在25℃时每单格的瓦特数（W） 到终止电压所运行的时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.75 |
265 |
177 |
137 |
112 |
84 |
68 |
62 |
57 |
49 |
39 |
1.70 |
277 |
182 |
139 |
114 |
85 |
68 |
62 |
57 |
50 |
39 |
1.67 |
282 |
183 |
140 |
115 |
86 |
69 |
63 |
58 |
50 |
39 |
1.65 |
285 |
184 |
141 |
115 |
86 |
69 |
63 |
58 |
50 |
39 |
1.60 |
289 |
186 |
142 |
116 |
86 |
69 |
63 |
58 |
50 |
39 |
恒电流放电率--在25℃时电池的放电电流（A） 到终止电压所运行的时间（小时）
每单格终止电压 |
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
1.90 |
87.0 |
46.0 |
30.0 |
24.0 |
18.1 |
11.0 |
8.03 |
5.20 |
3.39 |
2.73 |
2.38 |
1.42 |
1.19 |
0.42 |
0.30 |
1.85 |
101 |
55.2 |
34.0 |
27.2 |
20.5 |
11.8 |
8.40 |
5.48 |
3.58 |
2.90 |
2.51 |
1.54 |
1.29 |
0.45 |
0.33 |
1.80 |
113 |
61.2 |
37.2 |
29.7 |
22.3 |
12.4 |
8.80 |
5.64 |
3.71 |
3.02 |
2.59 |
1.61 |
1.35 |
0.46 |
0.34 |
1.75 |
121 |
67.2 |
40.0 |
31.7 |
23.5 |
13.0 |
9.07 |
5.80 |
3.81 |
3.1 |
2.62 |
1.65 |
1.38 |
0.47 |
0.34 |
注：安装好的蓄电池需要至少1.25厘米的间距和良好的通风。规格说明书的修改将不预先通知。
