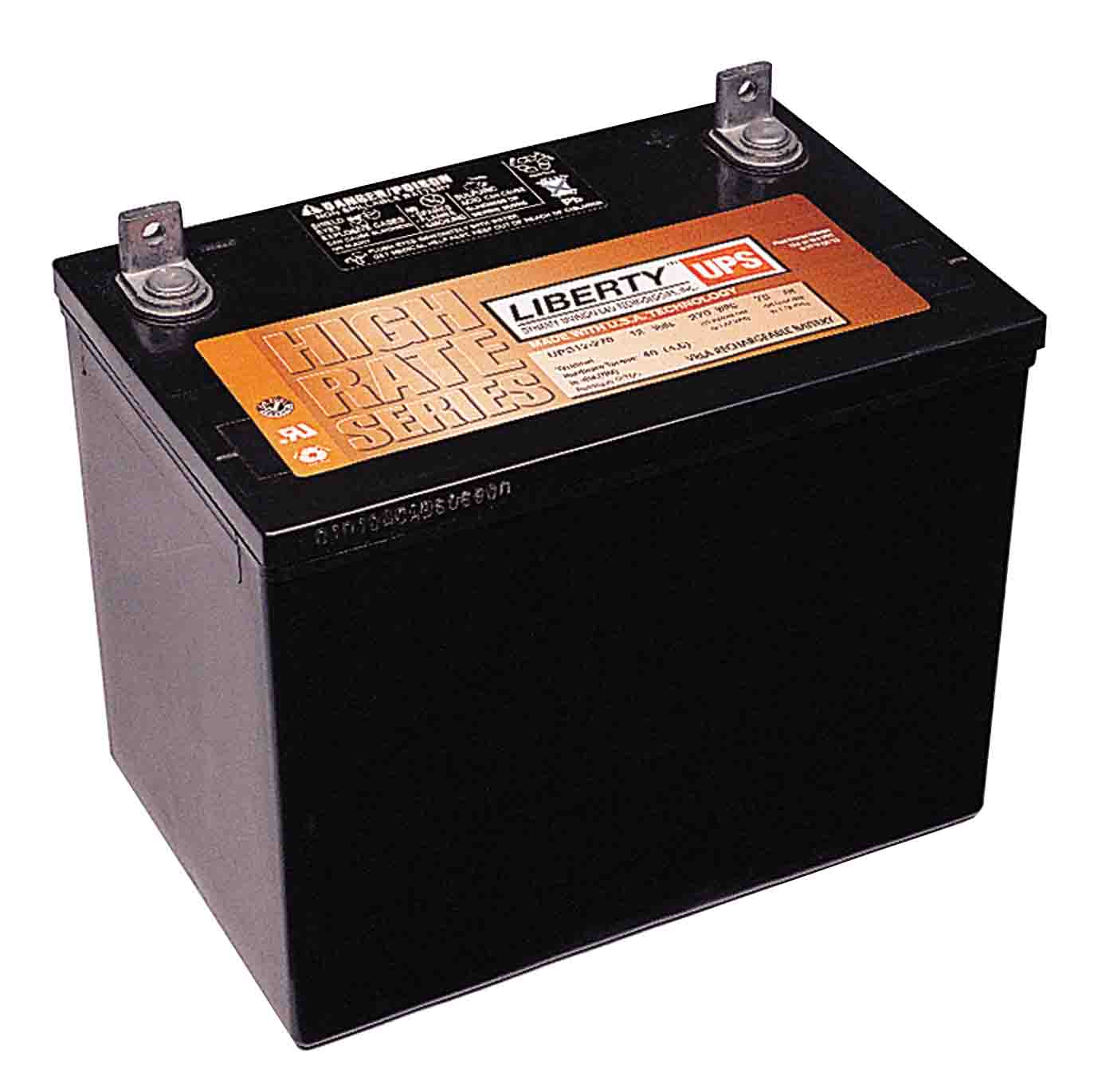

大力神（LIBERTY）蓄电池 UPS12-170系列
高倍率阀控铅酸蓄电池
12V 20小时率容量为50安时
12V 15分钟恒功率为每个单格170瓦特
高倍率系列阀控铅酸蓄电池是特别为短时间，大电流放电及浮充应用而设计。
UPS12-170-规格
每个电池 单格数 |
电池电压 |
重量 |
电解液 |
最大放电电流 |
短路电流 |
内阻60赫兹（欧姆） |
6 |
12.84伏 |
40磅 18公斤 |
吸附式硫酸密度1.300 |
600安培 |
0.1秒时2500A |
0.0060欧姆 |
容量 |
170瓦特/单格（在25℃终止电压为1.67V/CELL的15分钟恒功率） 50AH（在25℃终止电压为1.75V/CELL的20小时率容量） 44.8AH（在20℃终止电压为1.80V/CELL的10小时率容量） |
工作温度范围 |
放电：-40℃到71℃，充电：-23℃到60℃ （应用温度补偿后的电压充电） |
推荐的工作温度范围 |
23℃到27℃ |
浮充电压 |
平均在25℃时，电池浮充电压设定在13.5V到13.8VDC。 |
推荐的最大充电电流 |
C/5A（20小时率容量的1/5倍电流） （即在100%放电深度下为10.0A） |
均衡和循环应用时的充电电压 |
温度平均在25℃时,电池均充电压设定在14.4V到14.8VDC。 |
最大交流周波（充电器） |
为最佳效果建议浮充电压波动小于0.5%RMS或1.5%的峰到峰值。 允许的最大交流周波浮充电压=1.4%RMS (4%P-P） 允许的最大交流周波电流=2.5A RMS （C/20） |
自放电 |
UPS系列电池在25℃环境可以储存6个月，然后需要进行一次刷新充电。如果在较高温度储存，刷新充电的间隔时间要短些。 |
附件 |
可利用内部连接线，机架和机柜。 |
端柱 |
“L”形端柱带有0.28英寸孔可接受0.25英寸螺栓。 |
端柱最初安装时的扭力 |
40英寸-磅（4.5牛-米） |
年度复检时端柱的扭力 |
32英寸-磅（3.48牛-米） |

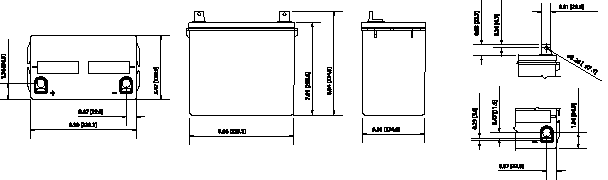

注：如果是阻燃材料外壳在型号后面加上FR字样（如果：UPS12-100FR）所有的尺寸信息仅供参考。请联系西恩迪公司代表以便获得详细的尺寸信息。
12V-15分钟放电到1.67V每单格 每单格的放电功率为170瓦特
25℃时每单格恒功率放电的瓦特数对应到终止电压时的运行时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.67 |
280 |
210 |
170 |
140 |
107 |
88.1 |
81.5 |
75.2 |
65.5 |
47.3 |

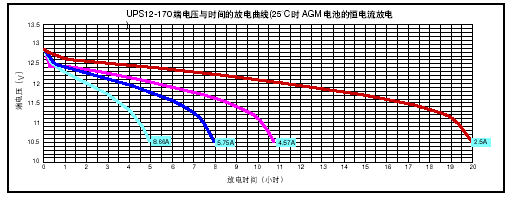

UPS12-170恒电流放电曲线

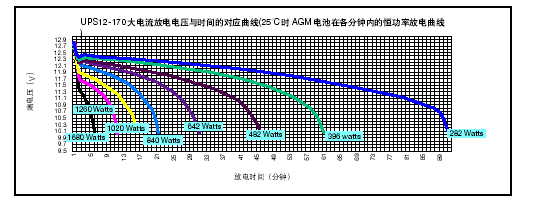

UPS12-170 恒功率放电曲线
恒功率放电率--在25℃时每单格的瓦特数（W） 到终止电压所运行的时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.75 |
250 |
190 |
155 |
130 |
100 |
83 |
77 |
71 |
62 |
45 |
1.70 |
272 |
204 |
165 |
136 |
105 |
87 |
80 |
74 |
65 |
47 |
1.67 |
28 |
210 |
170 |
140 |
107 |
88 |
82 |
75 |
66 |
47 |
1.65 |
284 |
213 |
173 |
142 |
108 |
89 |
82 |
76 |
66 |
48 |
1.60 |
290 |
215 |
174 |
143 |
109 |
89 |
83 |
76 |
67 |
48 |
恒电流放电率--在25℃时电池的放电电流（A） 到终止电压所运行的时间（小时）
每单格终止电压 |
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
1.90 |
73.0 |
53.6 |
38.0 |
31.7 |
25.2 |
16.0 |
11.8 |
7.80 |
5.15 |
4.25 |
3.58 |
2.17 |
1.83 |
0.63 |
0.46 |
1.85 |
107 |
69.2 |
45.6 |
37.3 |
29.0 |
17.5 |
12.7 |
8.26 |
5.45 |
4.43 |
3.75 |
2.33 |
1.96 |
0.68 |
0.50 |
1.80 |
120 |
75.6 |
49.2 |
39.8 |
30.4 |
18.2 |
13.0 |
8.48 |
5.60 |
4.57 |
3.88 |
2.45 |
2.06 |
0.71 |
0.51 |
1.75 |
134 |
81.6 |
52.6 |
42.3 |
32.0 |
18.6 |
13.3 |
8.66 |
5.75 |
4.69 |
3.98 |
2.50 |
2.10 |
0.72 |
0.52 |
注：安装好的蓄电池需要至少1.25厘米的间距和良好的通风。规格说明书的修改将不预先通知。
