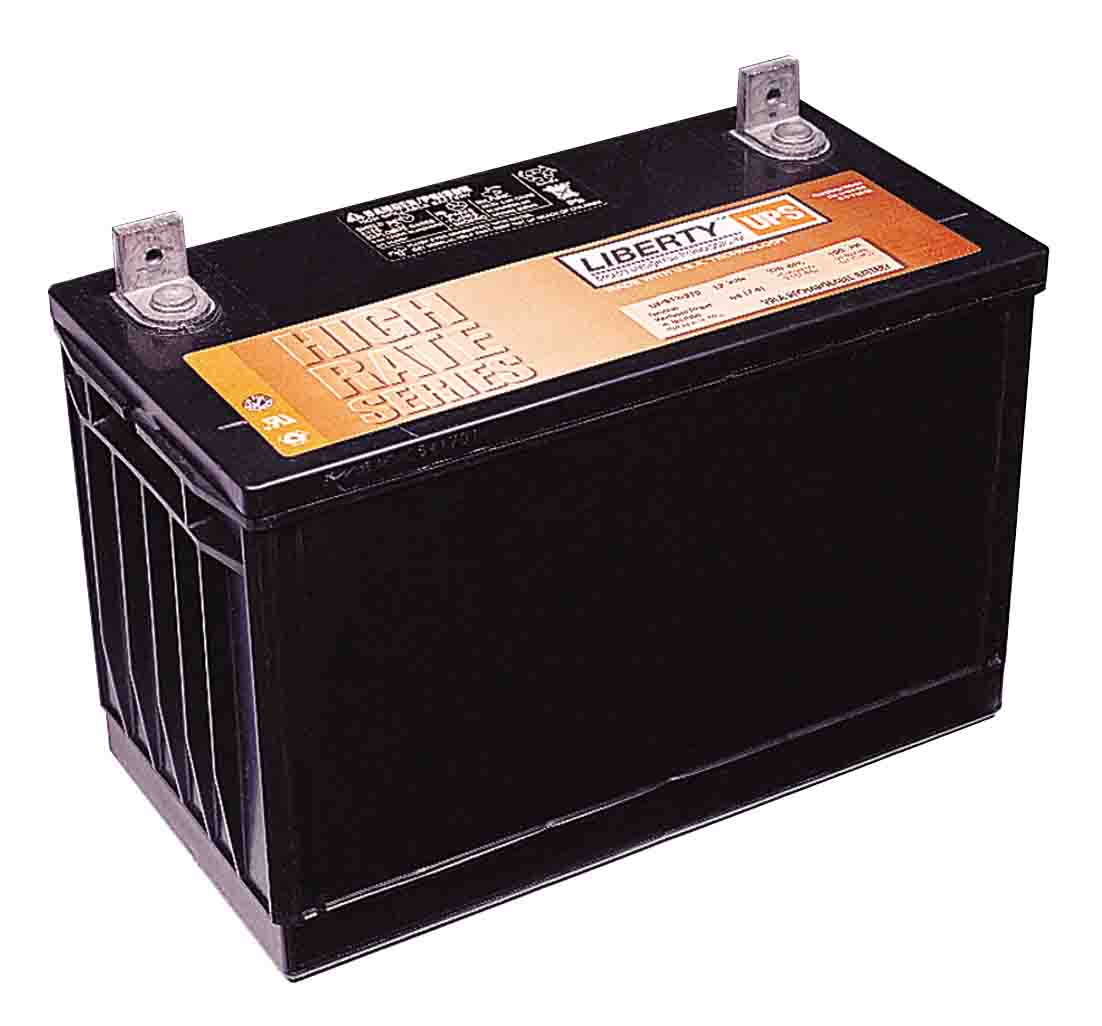

大力神（LIBERTY）蓄电池 UPS12-370系列
高倍率阀控铅酸蓄电池
12V 20小时率容量为100安时
12V 15分钟恒功率为每个单格391瓦特
高倍率系列阀控铅酸蓄电池是特别为短时间，大电流放电及浮充应用而设计。
UPS12-370-规格
每个电池 单格数 |
电池电压 |
重量 |
电解液 |
最大放电电流 |
短路电流 |
内阻60赫兹（欧姆） |
6 |
12.84伏 |
74磅 34公斤 |
吸附式硫酸密度1.300 |
800安培 |
0.1秒时5100A |
0.0025欧姆 |
容量 |
391瓦特/单格（在25℃终止电压为1.67V/CELL的15分钟恒功率） 100AH（在25℃终止电压为1.75V/CELL的20小时率容量） 85AH（在20℃终止电压为1.80V/CELL的10小时率容量） |
工作温度范围 |
放电：-40℃到71℃，充电：-23℃到60℃ （应用温度补偿后的电压充电） |
推荐的工作温度范围 |
23℃到27℃ |
浮充电压 |
平均在25℃时，电池浮充电压设定在13.5V到13.8VDC。 |
推荐的最大充电电流 |
C/5A（20小时率容量的1/5倍电流） （即在100%放电深度下为20A） |
均衡和循环应用时的充电电压 |
温度平均在25℃时,电池均充电压设定在14.4V到14.8VDC。 |
最大交流周波（充电器） |
为最佳效果建议浮充电压波动小于0.5%RMS或1.5%的峰到峰值。 允许的最大交流周波浮充电压=1.4%RMS (4%P-P） 允许的最大交流周波电流=5A RMS （C/20） |
自放电 |
UPS系列电池在25℃环境可以储存6个月，然后需要进行一次刷新充电。如果在较高温度储存，刷新充电的间隔时间要短些。 |
附件 |
可利用内部连接线，机架和机柜。 |
端柱 |
“L”形端柱带有0.28英寸孔可接受0.25英寸螺栓。 |
端柱最初安装时的扭力 |
65英寸-磅（7.4牛-米） |
年度复检时端柱的扭力 |
52英寸-磅（5.88牛-米） |

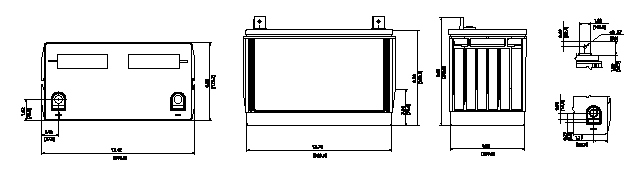

注：如果是阻燃材料外壳在型号后面加上FR字样（如果：UPS12-100FR）所有的尺寸信息仅供参考。请联系西恩迪公司代表以便获得详细的尺寸信息。
12V-15分钟放电到1.67V每单格 每单格的放电功率为391瓦特
25℃时每单格恒功率放电的瓦特数对应到终止电压时的运行时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.67 |
714 |
505 |
391 |
320 |
237 |
189 |
172 |
158 |
136 |
105 |

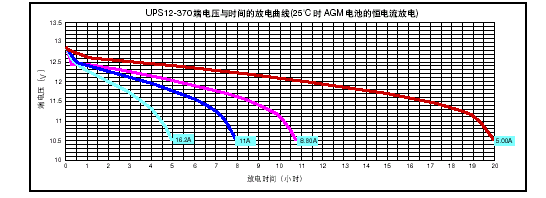

UPS12-370恒电流放电曲线

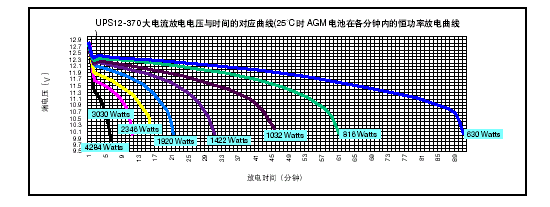

UPS12-370 恒功率放电曲线
恒功率放电率--在25℃时每单格的瓦特数（W） 到终止电压所运行的时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.75 |
662 |
475 |
327 |
307 |
229 |
184 |
168 |
154 |
133 |
103 |
1.70 |
700 |
496 |
386 |
316 |
235 |
188 |
171 |
157 |
135 |
105 |
1.67 |
714 |
505 |
391 |
320 |
237 |
189 |
172 |
158 |
136 |
105 |
1.65 |
723 |
510 |
394 |
322 |
238 |
190 |
172 |
158 |
136 |
105 |
1.60 |
740 |
518 |
399 |
325 |
239 |
191 |
173 |
159 |
137 |
107 |
恒电流放电率--在25℃时电池的放电电流（A） 到终止电压所运行的时间（小时）
每单格终止电压 |
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
1.90 |
156 |
110 |
75.0 |
61.0 |
47.0 |
28.9 |
21.0 |
14.0 |
9.50 |
7.90 |
6.73 |
4.43 |
3.65 |
1.26 |
0.91 |
1.85 |
203 |
136 |
92.0 |
73.5 |
55.0 |
31.4 |
22.8 |
15.0 |
10.1 |
8.44 |
7.23 |
4.67 |
3.92 |
1.37 |
0.99 |
1.80 |
240 |
151 |
99.0 |
79.5 |
60.1 |
34.0 |
24.2 |
15.8 |
10.7 |
8.80 |
7.58 |
4.89 |
4.10 |
1.42 |
1.03 |
1.75 |
274 |
162 |
105 |
83.2 |
61.5 |
34.8 |
25.0 |
16.2 |
11.0 |
9.08 |
7.79 |
5.00 |
4.19 |
1.43 |
1.04 |
注：安装好的蓄电池需要至少1.25厘米的间距和良好的通风。规格说明书的修改将不预先通知。
