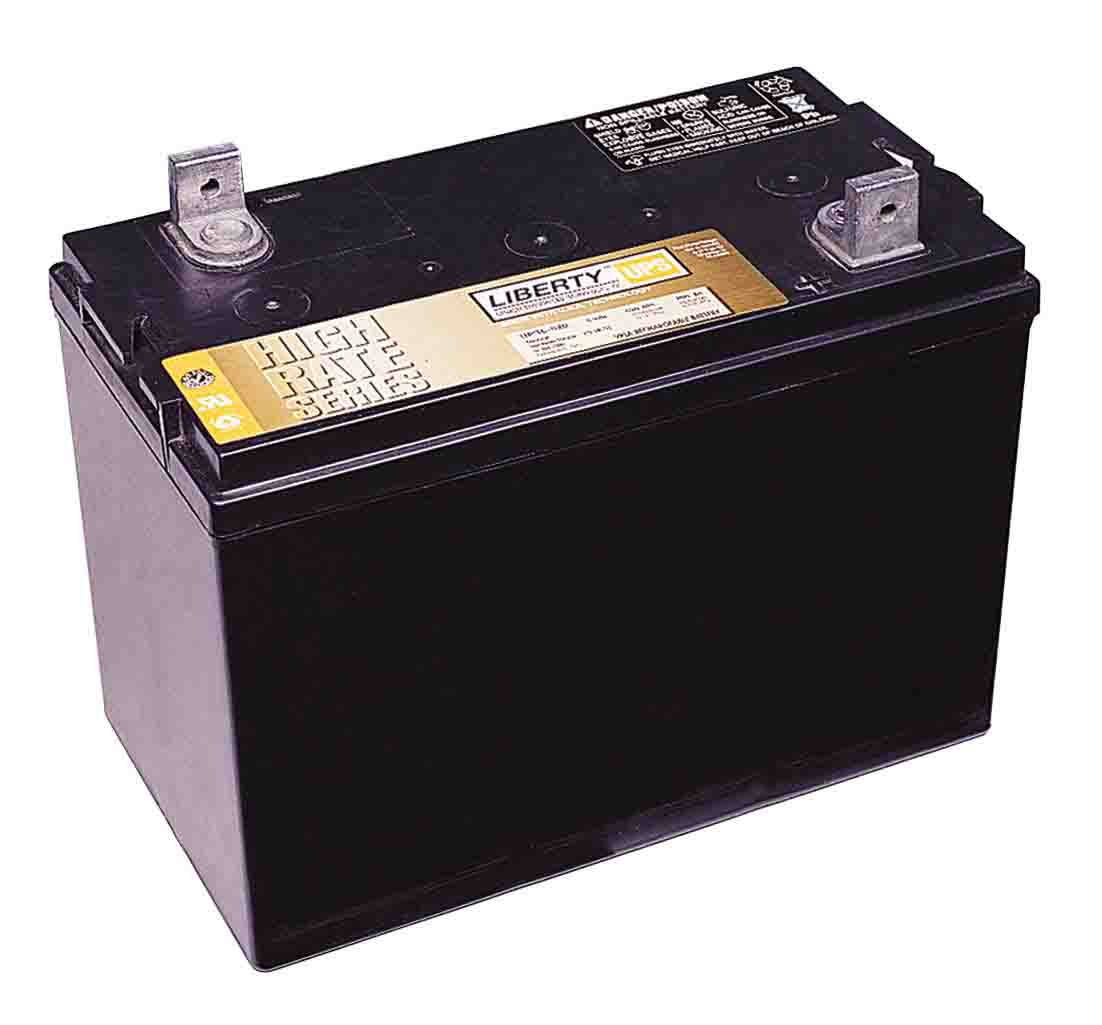

大力神（LIBERTY）蓄电池 UPS6-620系列
高倍率阀控铅酸蓄电池
6V 20小时率容量为200安时
6V 15分钟恒功率为每个单格620瓦特
高倍率系列阀控铅酸蓄电池是特别为短时间，大电流放电及浮充应用而设计。
UPS6-620-规格
每个电池 单格数 |
电池电压 |
重量 |
电解液 |
最大放电电流 |
短路电流 |
内阻60赫兹（欧姆） |
3 |
6.42伏 |
72磅 33公斤 |
吸附式硫酸密度1.300 |
800安培 |
0.1秒时4350A |
0.0015欧姆 |
容量 |
620瓦特/单格（在25℃终止电压为1.67V/CELL的15分钟恒功率） 200AH（在25℃终止电压为1.75V/CELL的20小时率容量） 170AH（在20℃终止电压为1.80V/CELL的10小时率容量） |
工作温度范围 |
放电：-40℃到71℃，充电：-23℃到60℃ （应用温度补偿后的电压充电） |
推荐的工作温度范围 |
23℃到27℃ |
浮充电压 |
平均在25℃时，电池浮充电压设定在6.75V到6.90VDC。 |
推荐的最大充电电流 |
C/5A（20小时率容量的1/5倍电流） （即在100%放电深度下为20A） |
均衡和循环应用时的充电电压 |
温度平均在25℃时,电池均充电压设定在14.4V到14.8VDC。 |
最大交流周波（充电器） |
为最佳效果建议浮充电压波动小于0.5%RMS或1.5%的峰到峰值。 允许的最大交流周波浮充电压=1.4%RMS (4%P-P） 允许的最大交流周波电流=9A RMS （C/20） |
自放电 |
UPS系列电池在25℃环境可以储存6个月，然后需要进行一次刷新充电。如果在较高温度储存，刷新充电的间隔时间要短些。 |
附件 |
可利用内部连接线，机架和机柜。 |
端柱 |
“L”形端柱带有0.28英寸孔可接受0.25英寸螺栓。 |
端柱最初安装时的扭力 |
75英寸-磅（8.5牛-米） |
年度复检时端柱的扭力 |
60英寸-磅（6.8牛-米） |

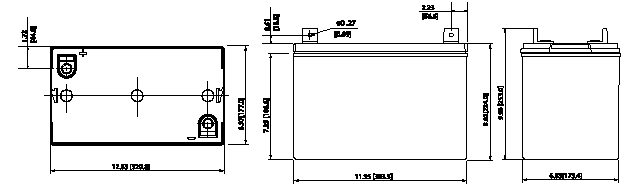

注：如果是阻燃材料外壳在型号后面加上FR字样（如果：UPS12-100FR）所有的尺寸信息仅供参考。请联系西恩迪公司代表以便获得详细的尺寸信息。
6V-15分钟放电到1.67V每单格 每单格的放电功率为620瓦特
25℃时每单格恒功率放电的瓦特数对应到终止电压时的运行时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.67 |
940 |
750 |
620 |
525 |
410 |
333 |
309 |
285 |
245 |
173 |

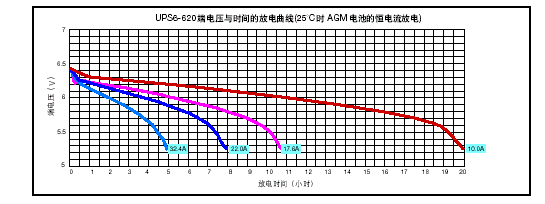

UPS6-620恒电流放电曲线

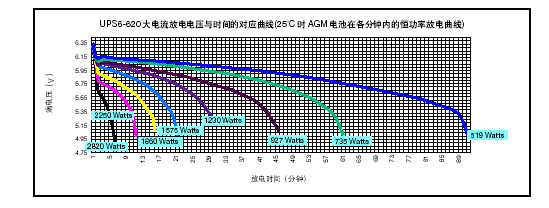

UPS6-620 恒功率放电曲线
恒功率放电率--在25℃时每单格的瓦特数（W） 到终止电压所运行的时间（分钟）
每单格终止电压 |
5 |
10 |
15 |
20 |
30 |
40 |
45 |
50 |
60 |
90 |
1.75 |
840 |
680 |
575 |
500 |
395 |
320 |
297 |
275 |
242 |
168 |
1.70 |
890 |
720 |
600 |
520 |
405 |
332 |
306 |
280 |
243 |
170 |
1.67 |
940 |
750 |
620 |
525 |
410 |
333 |
309 |
285 |
245 |
173 |
1.65 |
950 |
760 |
630 |
532 |
414 |
335 |
311 |
288 |
248 |
176 |
1.60 |
1000 |
790 |
650 |
550 |
420 |
340 |
315 |
290 |
250 |
178 |
恒电流放电率--在25℃时电池的放电电流（A） 到终止电压所运行的时间（小时）
每单格终止电压 |
.083 |
.25 |
.50 |
.75 |
1 |
2 |
3 |
5 |
8 |
10 |
12 |
20 |
24 |
72 |
100 |
1.90 |
250 |
207 |
149 |
122 |
94.0 |
57.7 |
42.0 |
27.9 |
19.0 |
15.8 |
13.5 |
8.70 |
7.31 |
2.51 |
1.82 |
1.85 |
332 |
248 |
174 |
142 |
110 |
62.7 |
45.5 |
30.0 |
20.3 |
16.9 |
14.5 |
9.30 |
7.84 |
2.73 |
1.98 |
1.80 |
418 |
288 |
196 |
158 |
120 |
68.0 |
48.3 |
31.6 |
21.3 |
17.6 |
15.2 |
9.80 |
8.21 |
2.83 |
2.05 |
1.75 |
454 |
312 |
208 |
166 |
123 |
69.5 |
50.0 |
32.4 |
22.0 |
18.2 |
15.6 |
10.0 |
8.38 |
2.87 |
2.08 |
注：安装好的蓄电池需要至少1.25厘米的间距和良好的通风。规格说明书的修改将不预先通知。
